5inch 智能手机形状 Halfcut+Fullcut
光学薄膜用激光切割装置 加工视频
智能手表形状 30cell连续加工
5inch 智能手机形状 24cell连续加工
车载显示器形状 异形加工

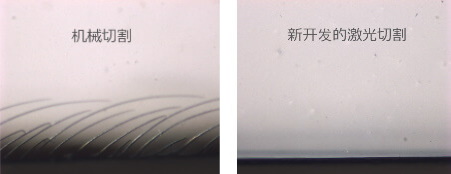

抑制裂纹发生的透明导电膜的切割表面

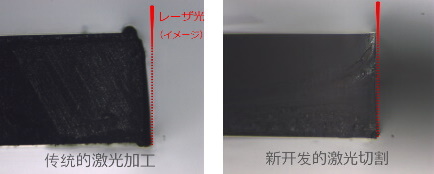

抑制热影响的丙烯薄膜的切割面
对于复杂形状、角部和曲线也与直线一样,实现了高速且高品质的加工。
5英寸显示器尺寸(外周及圆孔)加工时间0.8秒
[TLSM-301标准规格中,最多可加工500mm见方]
※对于更大尺寸的工件(单张、卷等)也具有丰富的业绩。
我们也可以分别加工大尺寸和长尺寸。
利用高功率CO2激光器,以非接触方式切割光学薄膜和功能膜、包装膜。由于没有机械加工中所需的模刃,因此可以轻松对各种形状进行处理,同时也不需要消耗品管理,大幅降低了运行成本。
PET薄膜切割
COP薄膜切割
胶膜切割
纤维类材料切割

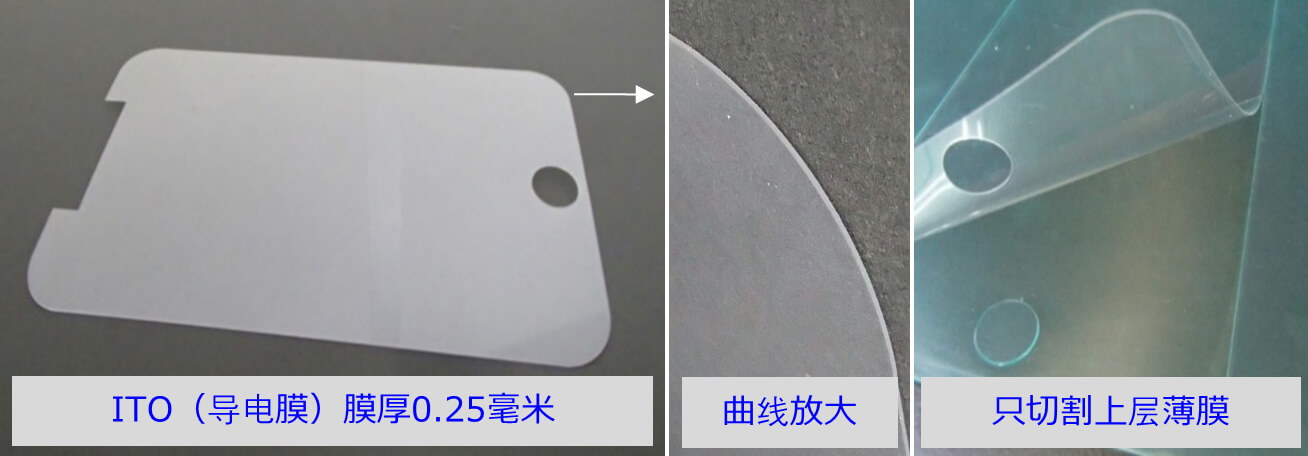

层叠膜半切割
包装膜切割
切割PE/PET封装
粘合布切割
通过用独创的系统同步控制高精度的驱动载物台和电流扫描仪,对于复杂形状和角部也能实现和直线一样的高品质和高速的切割加工。无需高端操作,即可读取图纸数据,完成程序变更和小批量的切换。
型式 | TLSM-301 |
---|---|
振荡器 额定输出(波长) | 射频激励CO2激光器 400W (10.6㎛) 或 350W (9.4㎛) |
激光扫描方式 | 通过电流扫描仪和载物台进行 On the fly |
电流扫描仪 | 数字电流扫描仪 |
载物台 | 线性驱动式XY载物台 (Max.1000mm/s) |
位置校正 | 通过图像识别来对准 |
工件固定 | 可加工500×500mm 铝制 工件安装工作台的真空吸附 |
光学类 | 光束成型光学类(可选) Fθ透镜等 |
装置尺寸 | W2100mm×D2100×H2300mm (FFU除外) ※上述内容及上图为标准尺寸。根据工件尺寸等进行设计。 |
