CO2激光加工单元
激光器加工单元（TLSU系列）
何谓激光加工单元
生产线上利用激光实现工件切割和半切割等微细加工操作。
将激光振荡器、数字电流扫描仪、光学类零部件、控制设备集于一身的一套产品，是可以简单使用的封装产品。
很多用户在薄膜和薄片的量产生产线上使用，获得了广大用户的好评。
使用数字电流扫描仪异形全切割
主要特征

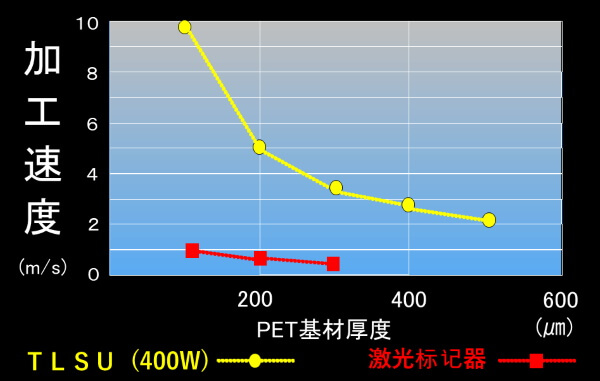

１.超高速切割
与激光打标机相比，切割速度约为10倍
由于激光振荡器的输出功率大，因此大幅缩短了加工时间
２．加工位置精度高
（高精度数字电流扫描仪）
加工位置精度约为10倍
通过数字式二维电流扫描仪的激光扫描，
可以按照与激光刻印机相比更高的位置精度进行加工
３．能够切割的材料和厚度增加
可以加工放弃的材料或厚度
对于凭借激光刻印机输出难以加工的材料和有厚度的物体，也可以通过使用高功率激光器来切割
4．配合传送速度的加工
可自动配合传送速度进行形状校正
可通过传送装置编码器读取传送速度信息，对激光切割时的加工形状进行自动校正（额外选配件）
加工事例
无纺布的切割
粘合布的切割
层叠薄膜的半切割
树脂薄膜的打孔
打标

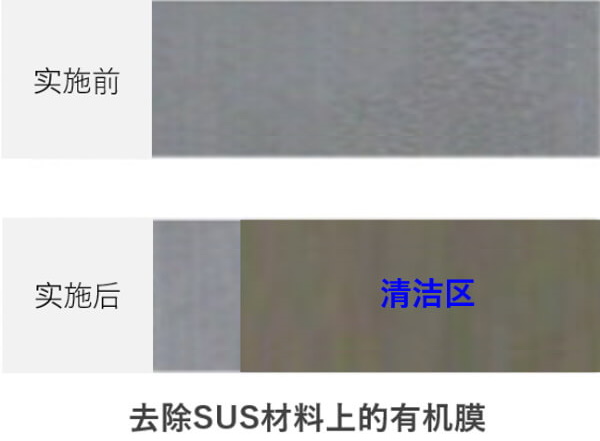

去除金属表面的膜
在我们的身边大有用处
移动设备/触控面板
- 透明导电膜的切割加工
- 偏光薄膜激光狭缝
显示器
- 层叠膜切割
- 异型激光切割
汽车
- 柔性显示屏薄膜切割
- 异型激光切割
数字家电
- 异型激光切割
- 微细开孔
高功能膜
- 下一代薄膜异型切割
- 层叠膜激光切割
宣传册/产品目录
新推出激光器切割单元（TLSU系列）
TLSU系列
与一般的高功率激光打标机相比，输出区域最多可提高10倍，从而大幅提高处理能力。
通过采用数字编码器式的电流扫描仪，实现了激光打标机无法获得的加工精度。将振荡器、光学系统、扫描仪、控制相关系统集于一身的激光加工单元型。
如下所示，可提高各种加工效率，可以放心使用。
※左右にフリックしてご覧いただけます。
| 主要规格 | 光学类 | 型式 TLSU-C100/-C200/-C350/-C400 |
|---|---|---|
| 切割激光器 | 激光器种类 | RF激励CO2激光器 波长10.6μm 或9.4μm/4级 |
| 振荡模式 | 单模 M2<1.2 | |
| 额定输出 | 100w～350w(9.4μm)/400w(10.6μm) | |
| 重复频率 | ～200kHz | |
| 冷却方式 | 水冷 (冷却器冷却能力<8.7kw 使用纯净水) | |
| 电流扫描仪 | 数字电流扫描仪 | |
| 电流扫描仪 | 重复定位精度 | 12μ rad以下 |
| 激光扫描速度 | 最大3000mm/sec以上 | |
| 常规规格 | ||
| 输入电压 | 三相 AC210V±5% | |
| 消耗功率（加工中） | 25kW | |
| 耐环境 | 使用环境温度 | 20～30℃ |
| 使用环境湿度 | 70%Rh以下 不得结露 | |
| 装置本体重量 | 约 360 公斤 | |
| 附属设备 | 控制面板、冷却器、激光器电源、空气三件套面板 | |
| 设置条件 | 无有毒气体、无水滴、无油、无电磁波、无振动的室内 | |
