何谓高输出功率光纤激光器加工
在金属类的加工中，将高输出功率100W的绝对加工能力，以更贴近用户和更易于使用的方式开发出的真正的加工单元。将激光振荡器、数字电流扫描仪以及控制紧凑地集于一身，初学者也可以放心使用1μm以下的位置再现性、50～1000kHz的重复频率、20/30/60/120nsec脉冲宽度切换。
另外，通过现有的传送和编码器的同步控制，支持一边流动一边加工。
可以享受比以往更轻松的真正的光纤激光加工。
使用光纤激光器加工单元切割铜箔(厚度50㎛)
使用【TLFD-100】切割
尽量减少切断面的热影响，并且凭借数字电流扫描仪呈现出1㎛以下的位置再现性
使用光纤激光器加工单元切割不锈钢箔(厚度50㎛)
使用【TLFD-100】切割
尽量减少切断面的热影响，并且凭借数字电流扫描仪呈现出1㎛以下的位置再现性
光纤激光器加工单元的特征

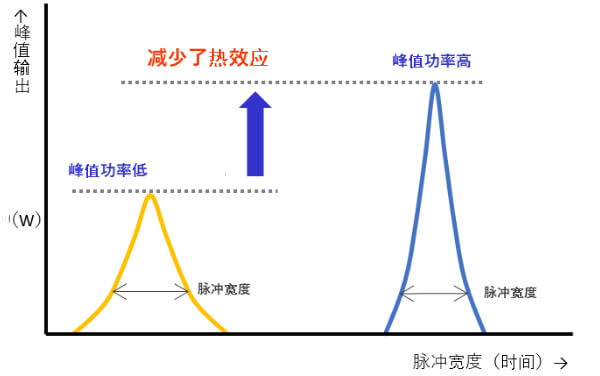

热影响小的干净整洁的加工
可根据加工目的，以20/30/60/120纳秒切换脉冲宽度。
脉冲宽度(20/40/60/120nsec)切换
重复频率(20～1000kHz)切换
因为可以改变脉冲宽度，所以若将设定改变为短脉冲，则会形成高峰值输出振荡，可以进行热影响小的加工。

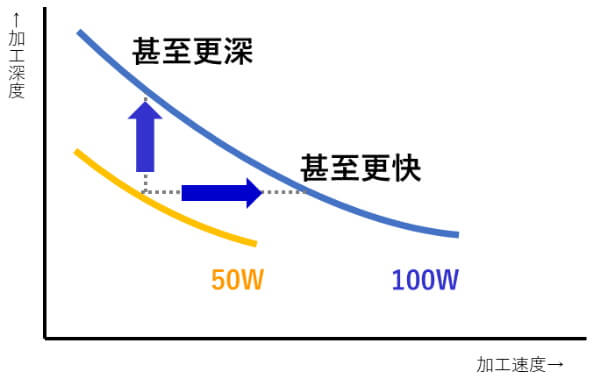

缩短加工时间，进行更深的加工
高输出功率100W的优异加工性
激光输出约为2倍
激光输出功率为100W，与通用激光打印机的输出功率相比，约为2倍，因此可以加工得更快、更深。
可缩短加工时间，提高生产效率。
加工位置精度达到最高水平
数字编码器产生的1μm以下的位置再现性
加工位置精度约为10倍
通过数字电流扫描仪的激光扫描，可以按照与激光打标机相比更高的位置精度进行加工。
加工用途
铜箔切割 厚度50㎛
不锈钢箔切割 厚度50㎛
铝箔切割
陶瓷加工
发夹 珐琅剥离
电路形成
金属箔精密打孔
铜表面的涂膜修整
加工对象材质
金属类薄片金属箔
- 铁
- 不锈钢
- 铝
- 钢
脆性材料
- 陶瓷基板
- 硅基板
- GaN基板
用途
5G
- 电线包层的剥离
移动设备/触控面板
- 在零部件上印字/达标
电池
- 电极金属箔的激光切割
电子零部件
- 在零部件上印字/达标
汽车
- 去除电机发夹的包层
TLFD-100 宣传册
将激光加工进一步贴近用户的新型单元
TLFD-100
通过像激光打标机一样易操作的方式，可进行丰富多彩的加工的激光加工单元。
通过将100W以上高功率输出光纤激光器和数字电流扫描仪进行组合，实现了高精度、真正的加工。
另外，为了支持各种应用，还备有多种光学类的选项。
※左右にフリックしてご覧いただけます。
| 主要规格 | 型式 | TLFD-100 |
|---|---|---|
| 激光 | 激光器种类 | 纤激光器 |
| 平均输出功率 | 100(w) | |
| 最大脉冲能量 | 1.0(mJ) | |
| 波长 | 1064(nm) | |
| 脉冲宽度 | 多变的 20/30/60/120(nsec) | |
| 重复频率范围 | 50~1000(kHz)(脉冲宽度20or30nsec) | |
| 电流扫描仪 | 重复定位精度 | ±1μm(扫描区域100×100nm) |
| 激光扫描速度 | 最大3000mm/sec以上 | |
| 焦距/加工区域 | 支持定制 | |
| 常规规格 | ||
| 输入电压 | 单相 AC100～240V 50/60Hz | |
| 消耗功率（加工中） | 700VA | |
| 最大脉冲能量 | 1.0(mJ) | |
| 耐环境 | 使用环境温度 | 15～30℃ |
| 使用环境湿度 | 70%Rh以下 不得结露 | |
| 装置本体重量 | 约18kg(头部) | |
| 附属设备 | 控制箱、嵌入式PC | |
| 设置条件 | 无粉尘、有毒气体、无水滴、无油、无电磁波、无振动的室内 | |
