精密打孔激光加工机

精密打孔激光加工机

  • 用于薄膜的精密打孔!
  • 同时实现500孔-1.5sec的加工速度和 锥形:5µm!

何谓精密打孔

在树脂薄片和薄膜中,通过减少激光的热影响,极力减小锥度,加工位置精度更高的打孔。
因为激光打孔是非接触加工,因此具有可获得稳定品质的优点。
此外,由于采用了非接触加工方式,因此还能实现用刀具难以实现的材料打孔,以及通过图像定位来进行位置校正。
多用于最先进的精密加工,今后在新产品的制造中也会要求精密打孔。

激光加工实例

连续微细打孔 / (孔外径0.1mm、孔间距0.2mm)

连续微细打孔
(孔外径0.1mm、孔间距0.2mm)

孔外径Φ0.2mm / 材质PET 锥度约为5㎛

孔外径Φ0.2mm
材质PET 锥度约为5㎛

丙烯酸材料的凹窝加工 / 孔外径Φ0.3mm

丙烯酸材料的凹窝加工
孔外径Φ0.3mm


孔外径Φ:3mm/2mm/1mm/0.8mm/0.6mm/0.4mm/0.2mm 材质:PET(厚度0.3mm)

孔外径Φ:
3mm/2mm/1mm/0.8mm/
0.6mm/0.4mm/0.2mm
材质:PET(厚度0.3mm)

请随时咨询。

对象材料

树脂类薄膜

  • PET
  • PP
  • PE
  • COP
  • TAC
  • 丙烯
  • 光学薄膜


行业

半导体/LED

半导体/LED

  • 薄膜微细打孔
高功能膜

高功能膜

  • 层叠膜微细打孔
移动设备/触控面板

移动设备/触控面板

  • 薄膜微细打孔
显示器

显示器

  • 层叠膜微细打孔
车载

车载

  • 显示器薄膜微细打孔
食品包装

食品包装

  • 层叠膜微细打孔
医药

医药

  • 医疗用薄膜微细打孔

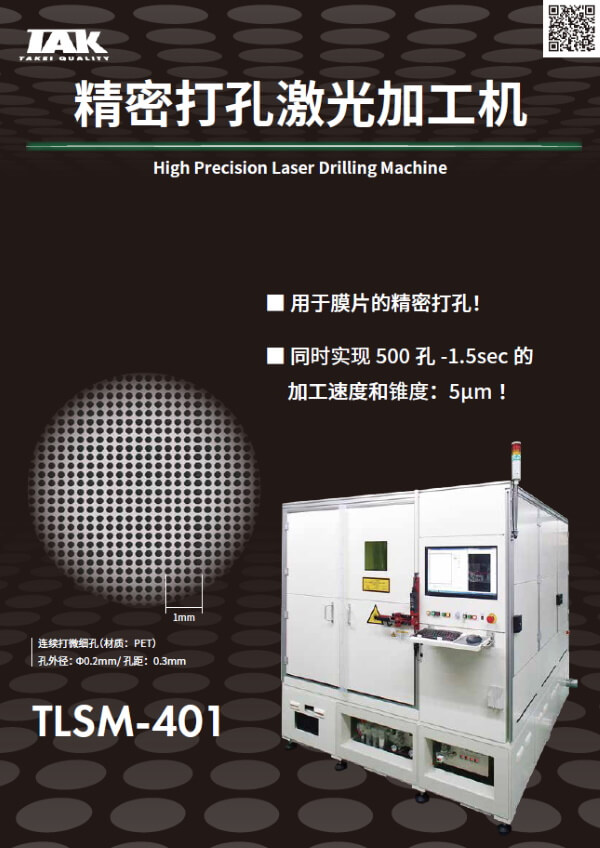

宣传册/产品目录

TLSM-401

TLSM-401

TLSM-401

TLSM-401

兼顾品质和处理能力 高性能的激光打孔加工机

TLSM-401

TLSM-401

通过高精度的驱动载物台、电流扫描仪、图像定位,在任意位置均可实现高品质且高速的微细打孔加工。
可读取图纸数据,还可以简单地进行程序变更和小批量的切换。

※左右にフリックしてご覧いただけます。
型式 TLSM-401
振荡器波长/输出 射频激励CO2激光器
激光扫描方式 基于电扫描仪扫描、加工载物台的XY轴移动
电流扫描仪 数字电流扫描仪
载物台 线性驱动式XY载物台(Max.1000mm/s)
位置校正 通过图像识别来对准
工件固定 Max500×500mm (铝制工件安装工作台的真空吸附)
装置尺寸 W2100mm×D2100×H2100mm
