画像処理プラットフォーム
ソフトウエア
販売代理店様 募集中
詳しくは「販売代理店募集についてのご案内」をご覧ください。
ラインカメラ／エリアカメラに対応
（目指したのは 究極の自由度）

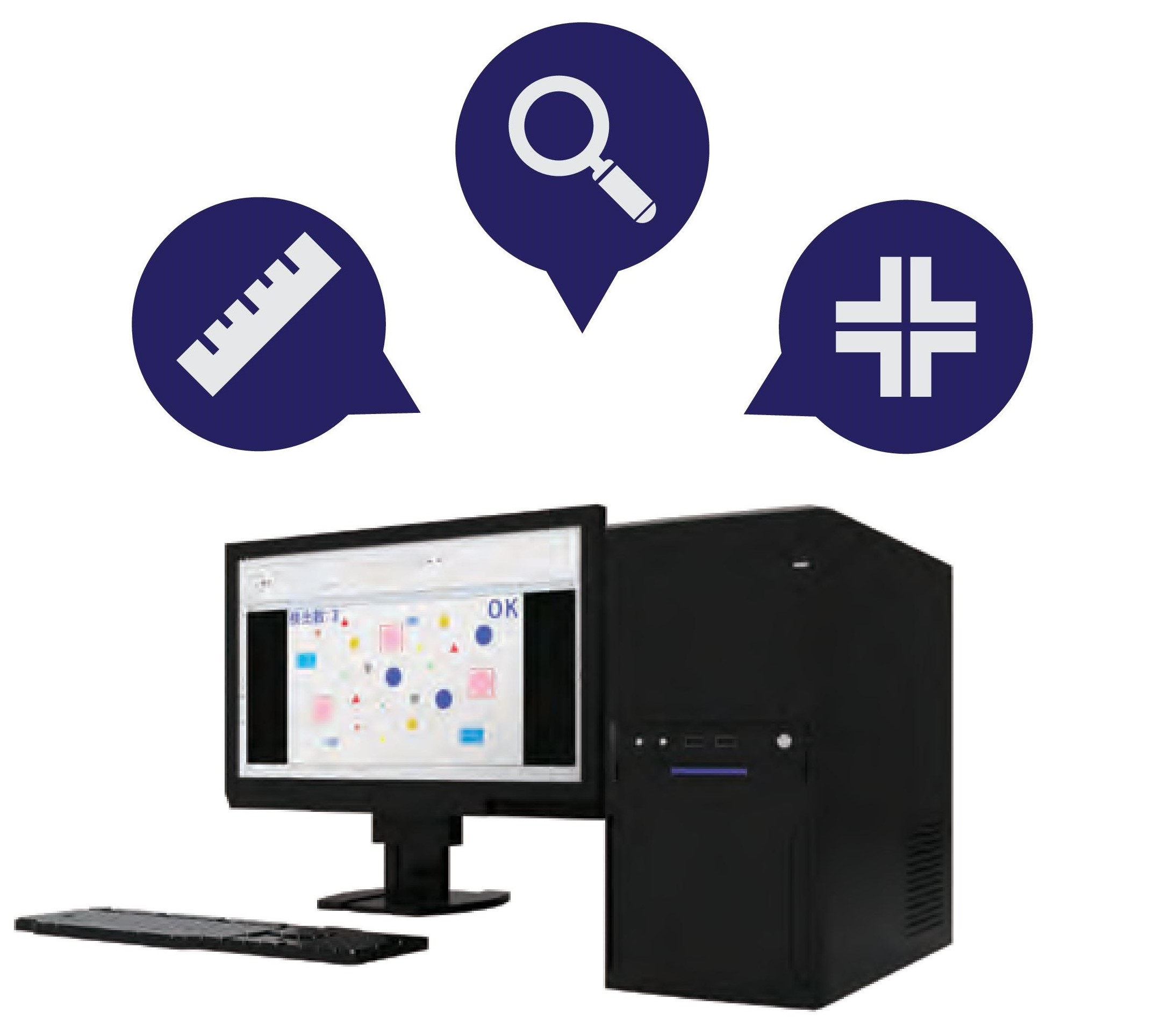

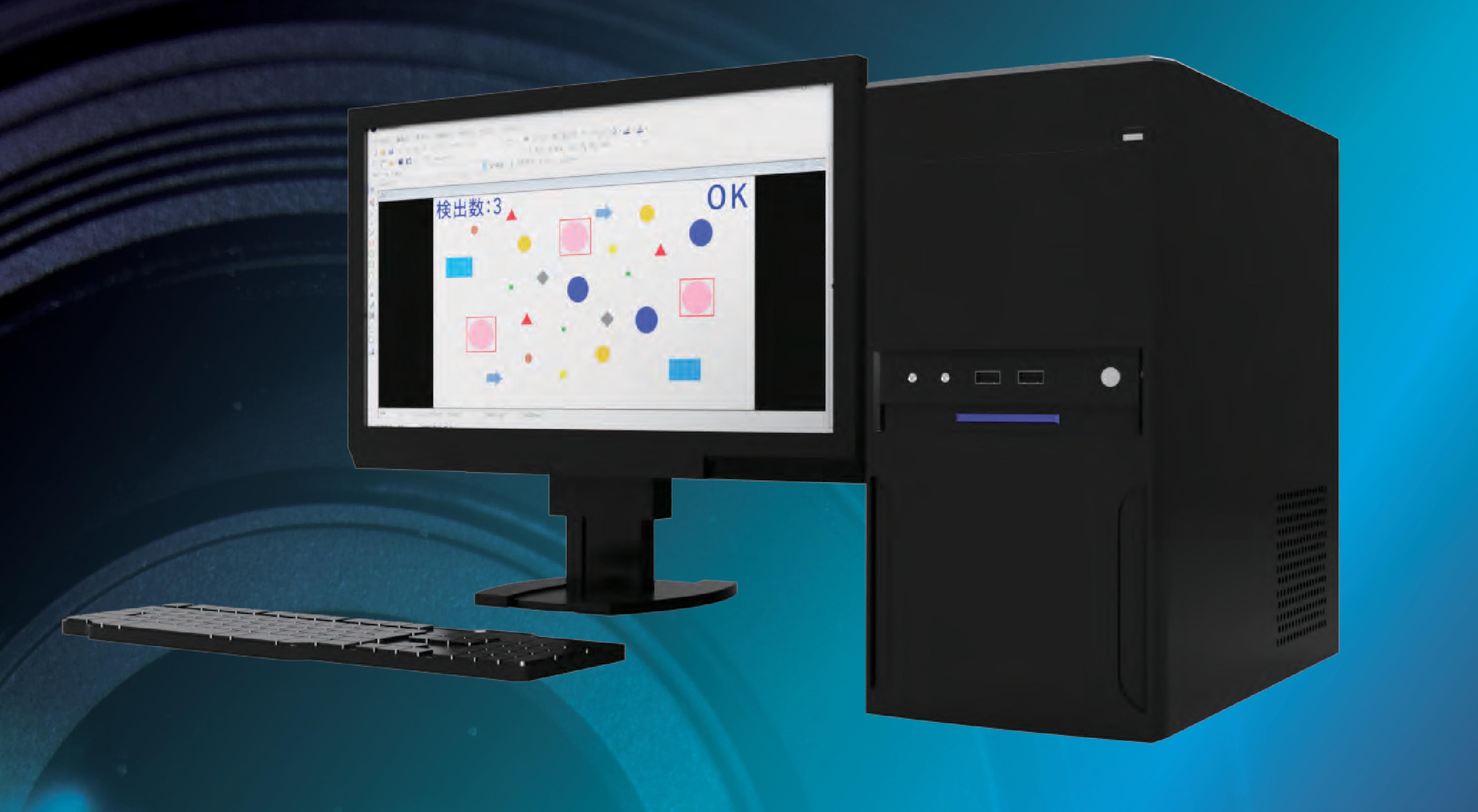

画像処理において極めて自由度の高い画像処理システムを構築できる
プラットフォームソフトウェアです。
カメラより取込んだ画像をどのように処理・出力するかを
設定・構築し画像処理にVBAを使って自由にシステム構築ができます。
特徴
１．複数台のカメラ入力ができる
２．ラインカメラ入力ができる
３．取り込んだ画像合成できる
４．並列処理で高速化できる
５．プログラミングができる
６．アドイン機能
７．カメラ選択肢が多くある
８．AI機能を搭載
９．PLC接続インターフェース機能がある
用途例
キズ検査・寸法検査・アライメントをはじめ、
エリアカメラやラインカメラなどの画像の合成や
変換・設定・表示ができ幅広く御活用できます。
製品仕様
| 対応カメラ | USB (*1) | The Imaging Source 33 Uシリーズ The Imaging Source 33 Gシリーズ Baumer VCX U.2シリーズ Baumer VCX G.2シリーズ Basler ace, Basler ace2 シリーズ, Basler racer シリーズ JAI GO-Xシリーズ iRAYPLE 5000シリーズ 東芝テリー BGシリーズ,BUシリーズ OMRON SENTECH USB3.0モデル, GigEモデルMシリーズ |
|
| GigE (*2) | |||
| Camera Link(*3) | Basler racer シリーズ | ||
| Web カメラ | USB Web カメラ | ||
| IP カメラ (*2) | I-O DATA 製 ネットワークカメラ | ||
| （＊1） USB カメラを使用する場合は USB3.0 に対応したポートが必要です。 （＊2） GigE カメラやIP カメラを使用する場合はギガビットに対応したLAN ポートが必要です。 （＊3） Camera Link を使用したカメラを使用する場合は、PCI Express x4 に対応した拡張スロットが必要です。 |
|||
| 照明制御 | 対応照明 | Leimac : IPPA、IWDV シリーズ CCS : PD3 シリーズ AITEC : LPDCJ シリーズ OPTEX : OPPXシリーズ |
|
| 制御内容 | 照明ON/OFF, 256 調光 | ||
| 機能 | 画像変換 | 画像合成, 幾何変換（アフィン変換･射影変換･回転･レ歪み補正など), ガンマ変換, シェーディング補正, 前処理（平均化･メディアン･鮮鋭化･膨張･収縮･2 値化など）, 画像演算（加算･減算･乗算･除算･AND･OR など） |
|
| 検出 | パターンマッチング , バーコードリーダー , OCR, AI（ 画像分類･データ分離など）, エッジ検出, ブロブ解析 | ||
| 表示 | 複数カメラ映像の同時表示, カメラ映像上への直線･テキスト描画, マウスドラッグ による寸法測定 | ||
| 出力 | 画像ファイル保存, CSV ファイル保存, UDP 通信データ送信 | ||
| 外部制御 | UDP 通信コマンド, PLC 接続インターフェイス による外部制御 | ||
| インストール要件 | OS：Windows10 / 11（64Bit） メモリ：8GB 以上 空き容量：10GB 以上 | ||
