ファイバーレーザ加工ユニット
高出力ファイバーレーザ加工ユニット
高出力ファイバーレーザ加工とは
金属系の加工において、高出力１００Wの絶対的な加工能力を、より身近に使い易く開発された本格的な加工ユニットです。レーザ発振器、デジタルガルバノスキャナ、及び制御をコンパクトにまとめ、初心者の方でも1μｍ以下の位置再現性、50～1000kHzの繰り返し周波数、20/30/60/120nsecパルス幅の切替を安心してお使いいただけます。
また、既存の搬送ともエンコーダによる同期制御により流しながらの加工にも対応しております。
今までよりも楽に本格的なファイバーレーザ加工を楽しむことができます。

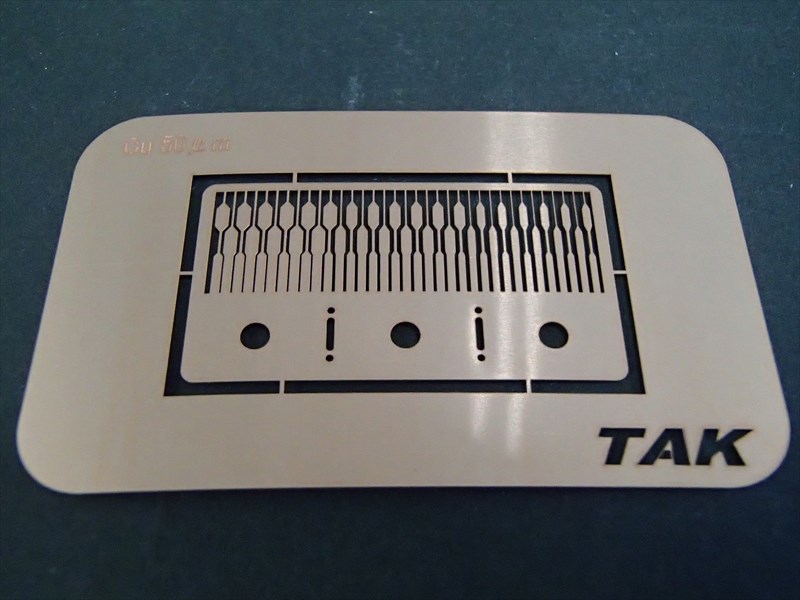

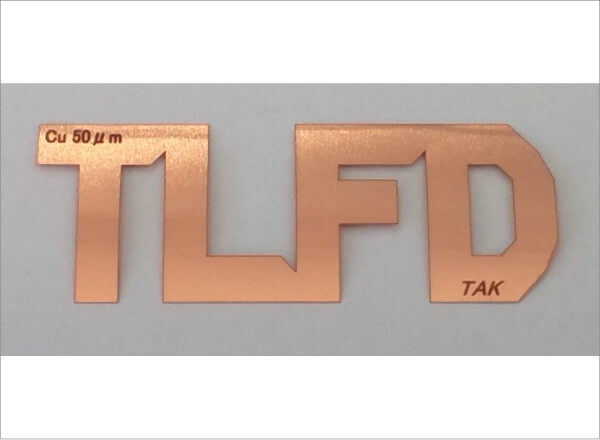

銅箔（厚み50㎛)をファイバーレーザ加工ユニット
【TLFD-100】を使って切断
切断面の熱影響を極力抑え、更にデジタルガルバノスキャナによる１㎛以下の位置再現性

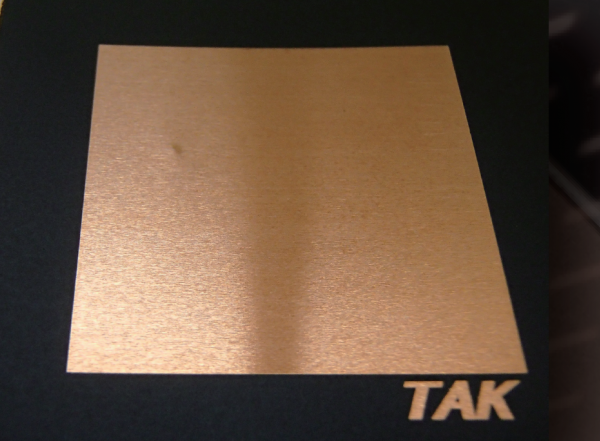

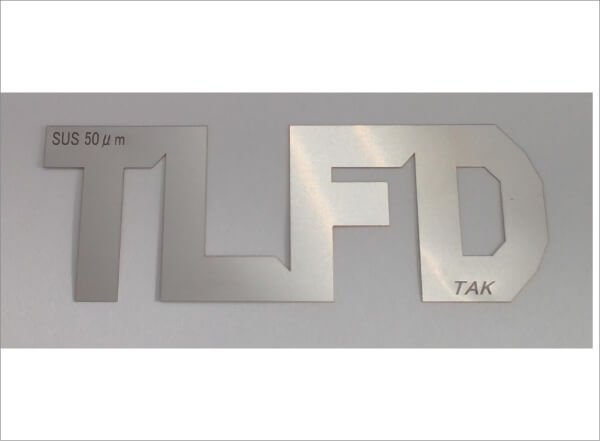

ステンレス箔（厚み50㎛)をファイバーレーザ加工ユニット
【TLFD-100】を使って切断
切断面の熱影響を極力抑え、更にデジタルガルバノスキャナによる１㎛以下の位置再現性
特徴と加工実演
熱影響の少ない綺麗な加工
加工目的に合わせて、パルス幅を20/30/60/120ナノ秒で切替が
できる。
パルス幅を20/30/60/120ナノ秒から選択
パルス幅が20ナノ秒、又は30ナノ秒の場合は繰り返し周波数を50～1000kHzで選択
パルス幅を変えられるので短パルスに設定を変えると、高ピーク出力発振となり、熱影響の少ない加工が可能となります。
加工時間を短縮、更により深く

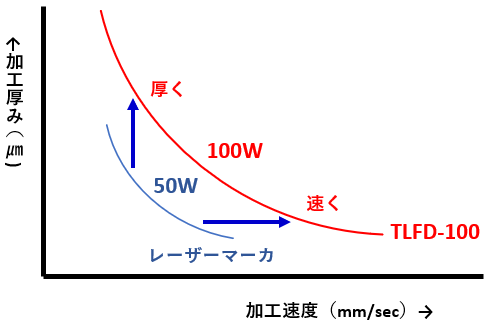

高出力100Wの絶対的な加工性
レーザ出力が約2倍
レーザ出力が100Wと汎用レーザマーカの出力と比べて約2倍なので、より早く、より深く加工できます。加工時間が短縮でき生産性が向上します。
加工位置精度が最高レベル
デジタルエンコーダが生み出す1μm以下の位置再現性
加工位置精度が約10倍
デジタルガルバノスキャナによるレーザ光の走査により、レーザマーカより更に高い位置精度で加工ができます。
お気軽にご相談ください。
加工用途
銅箔厚み50㎛ 切断
ステンレス厚み50㎛ 切断

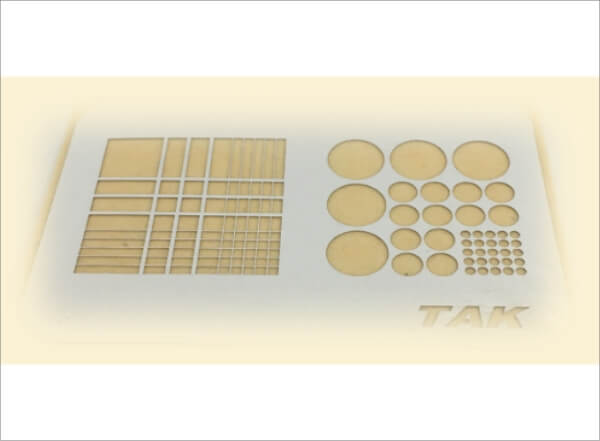

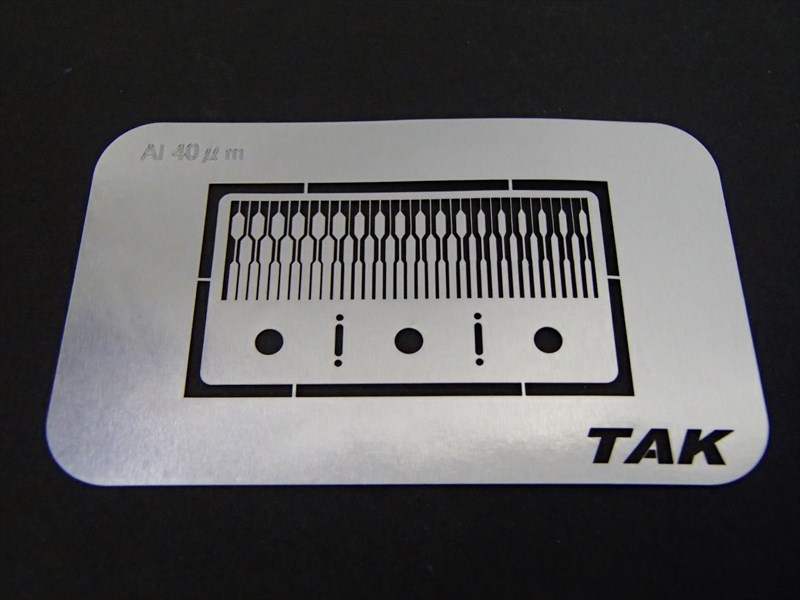

アルミ厚み40㎛ 精密切断

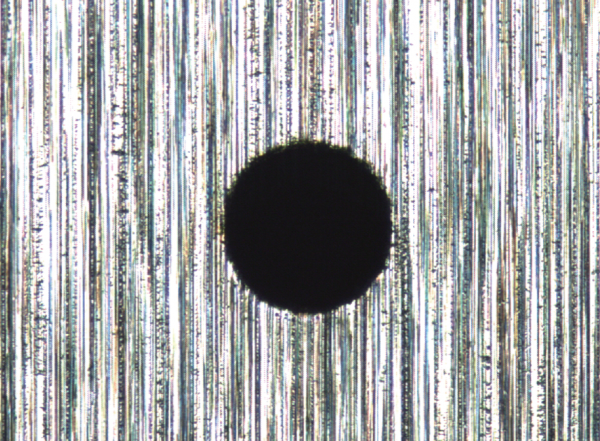

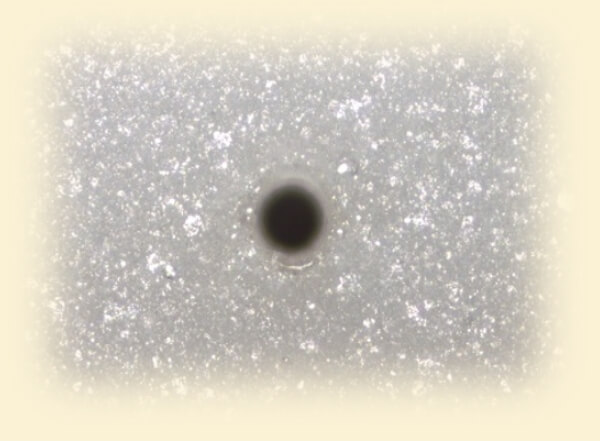

セラミックス 穴径300㎛
ヘアピン エナメル剥離

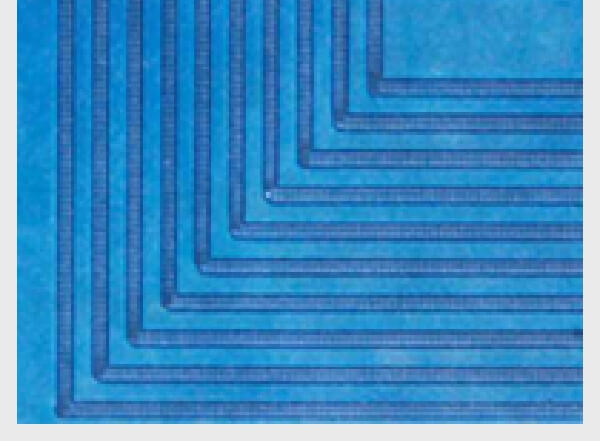

金属薄膜パターニング
30㎛ピッチ

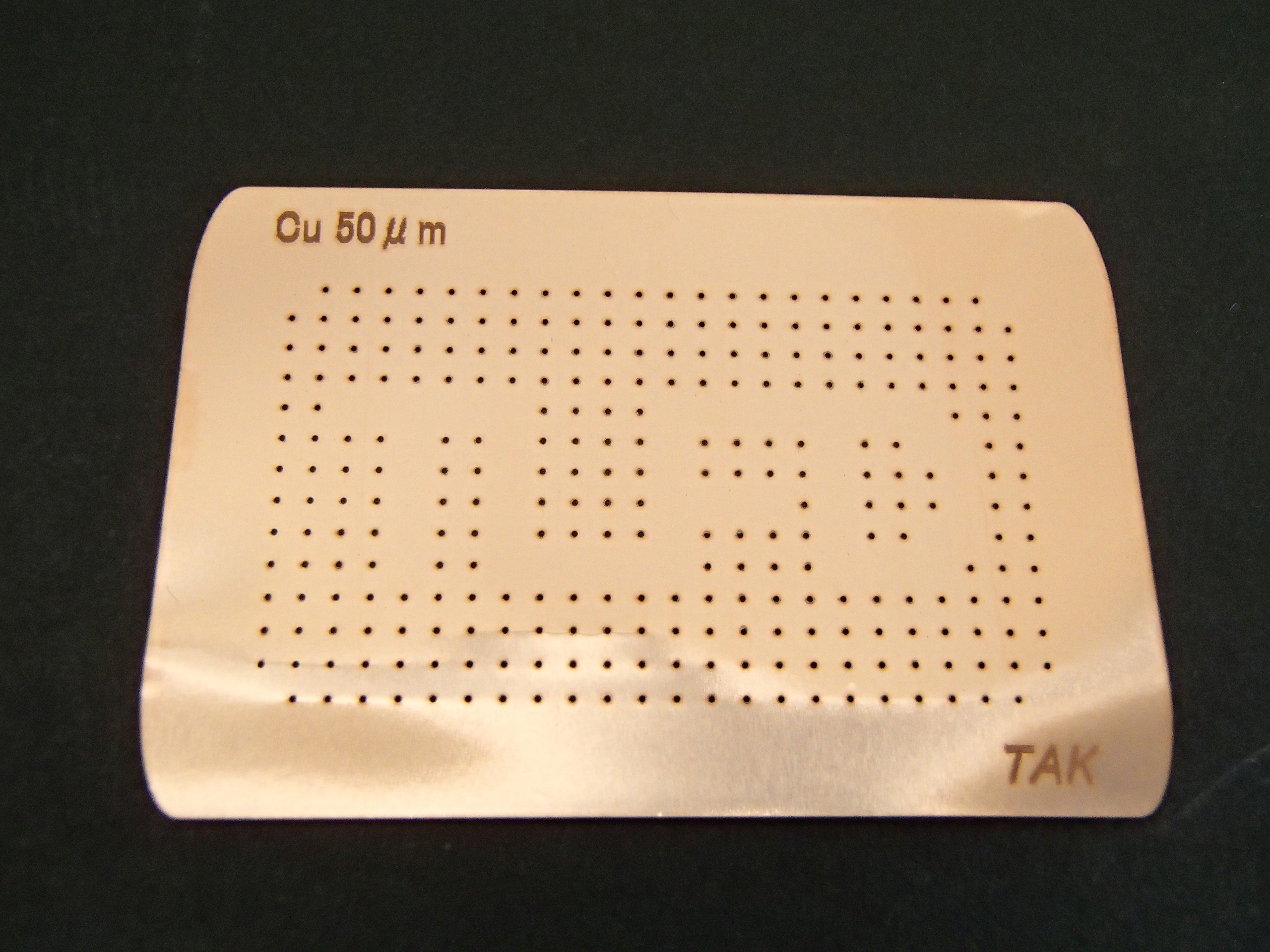

銅厚み50μm 穴径300㎛

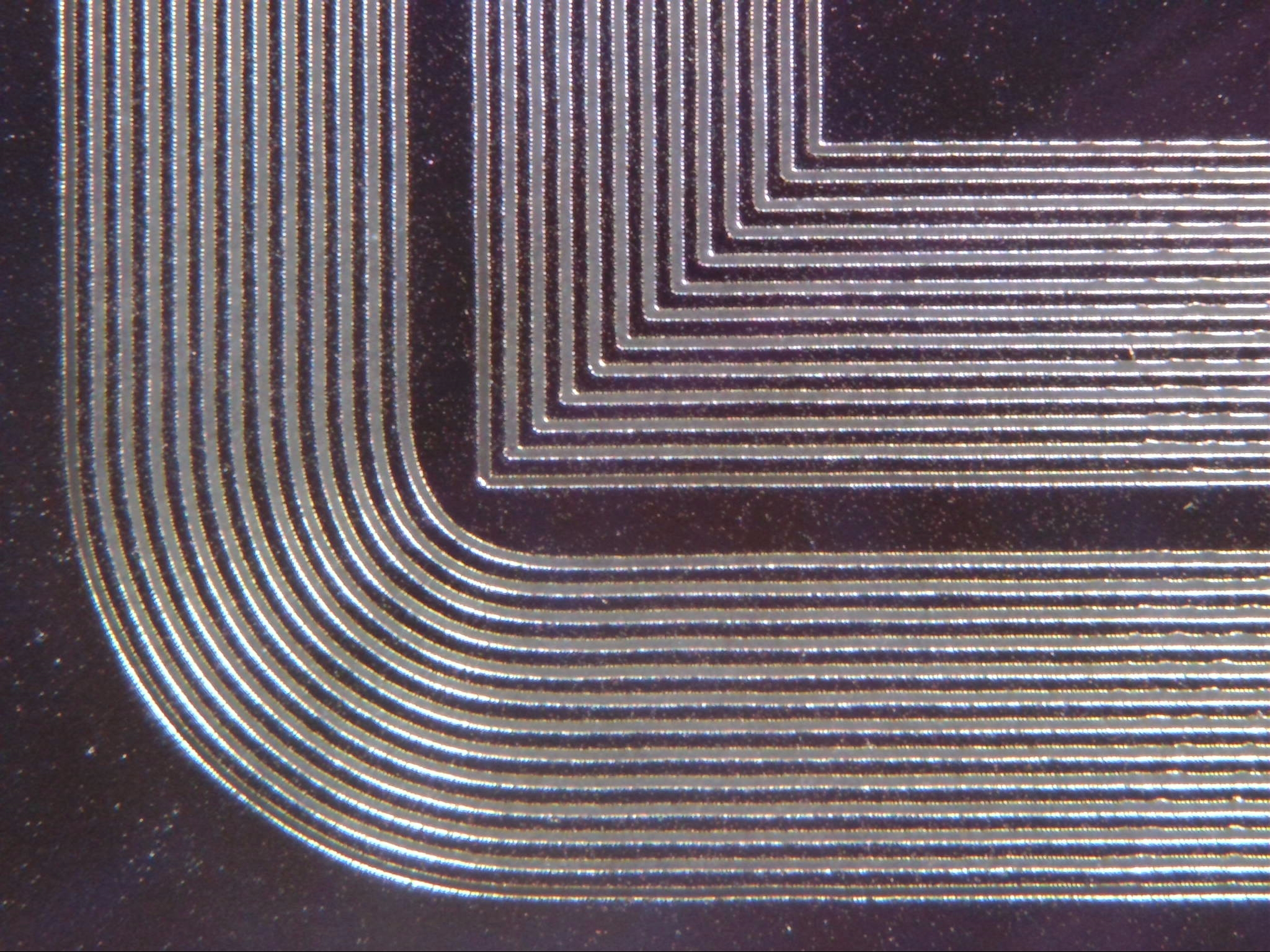

回路形成 30㎛ピッチ

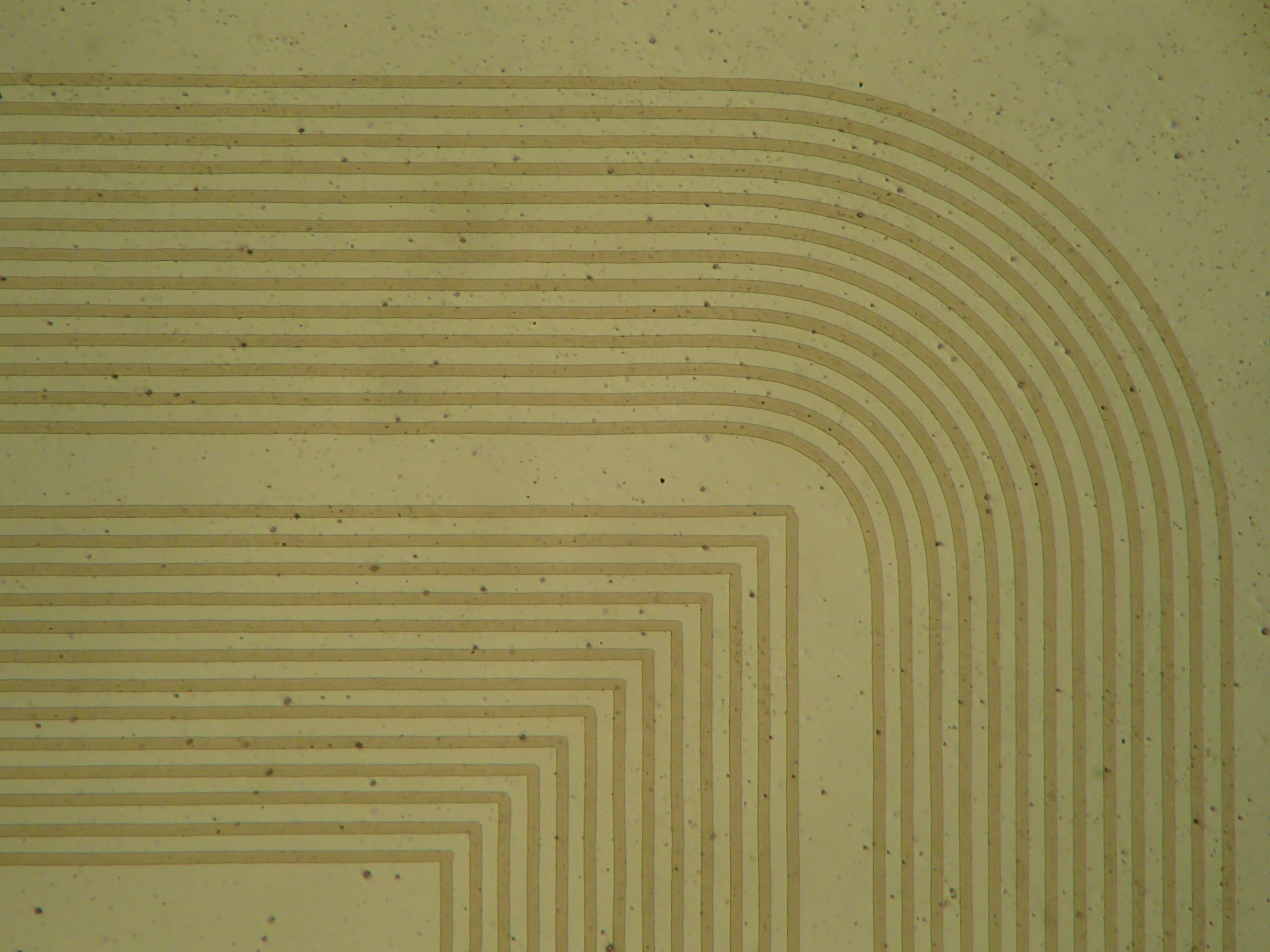

金属ペーストパターニング
30㎛ピッチ
Al厚み40μm 穴径300㎛

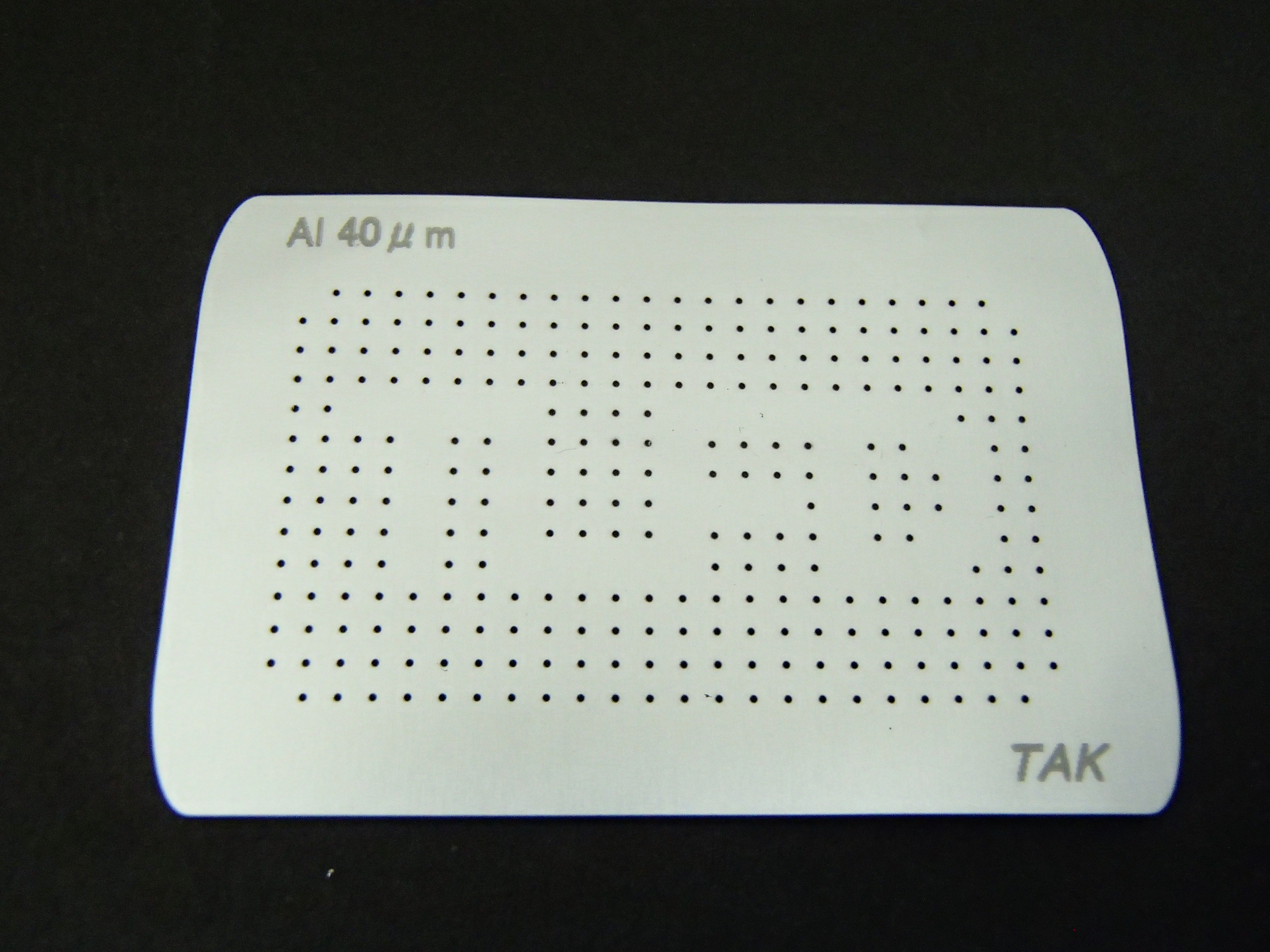

アルミ厚み40㎛ 穴径300㎛

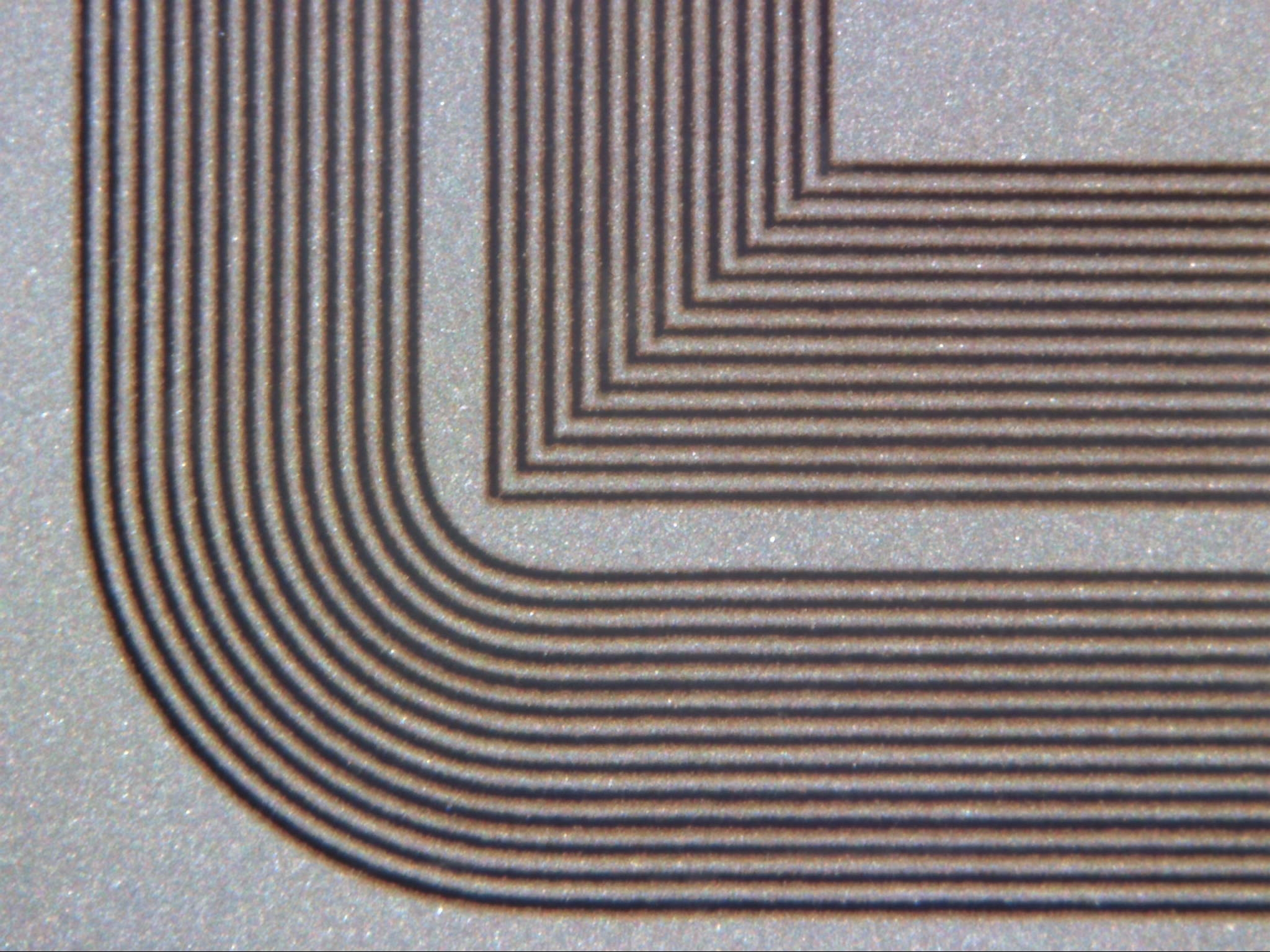

透明導電膜パターニング
30㎛ピッチ

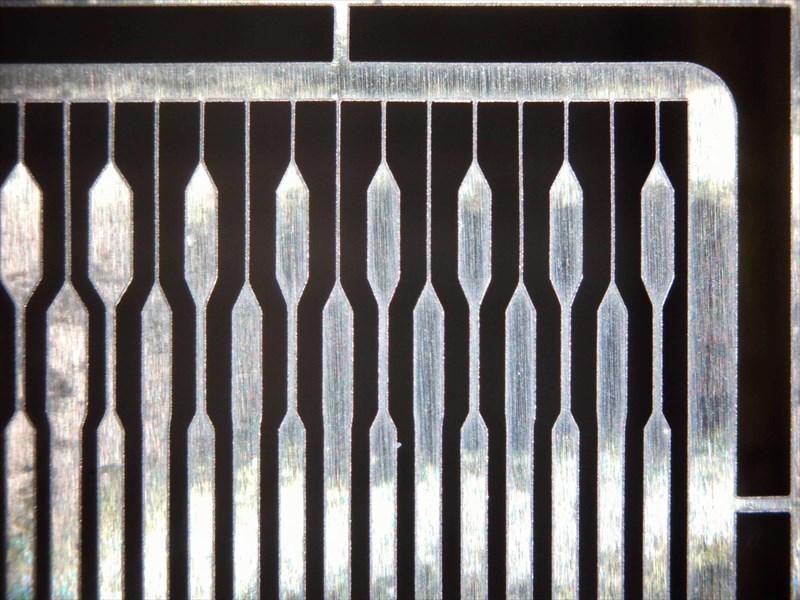

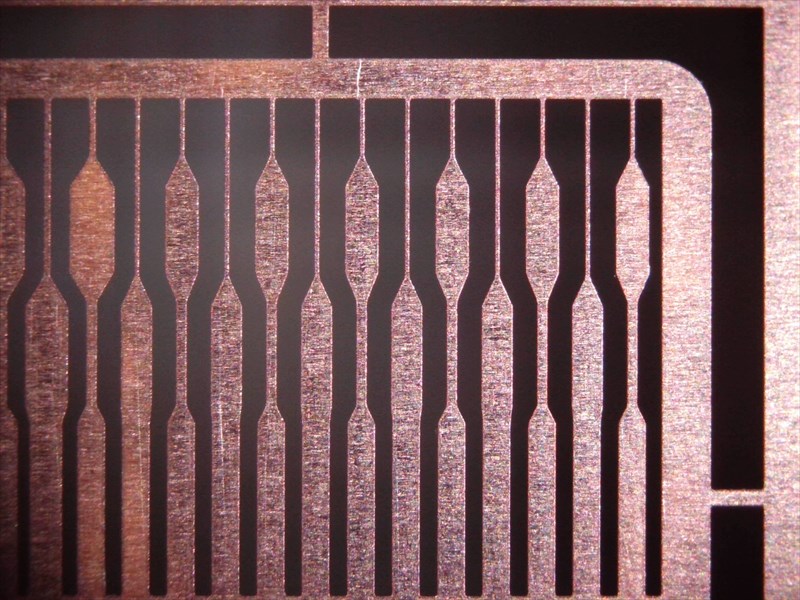

銅厚み50um 細い所が約100㎛
銅表面の塗膜トリミング
アルミ厚み40㎛ 精密切断
（上の写真を拡大）
ｱﾙﾐ厚み40um_細い所が約100㎛
加工対象材質
金属系シート金属箔
- 鉄
- 銅
- ステンレス
- アルミ
- 鋼
脆性材料
- セラミックス基板
- シリコン基板
- GaN基板
お気軽にご相談ください。
用途
5G
- 電線被覆の剥離
モバイル・タッチパネル
- 部品への印字・マーキング
バッテリー（電池）
- 電極金属箔のレーザカット
電子部品
- 部品への印字・マーキング
自動車
- モータヘアピンの被覆除去
リーフレット・カタログ

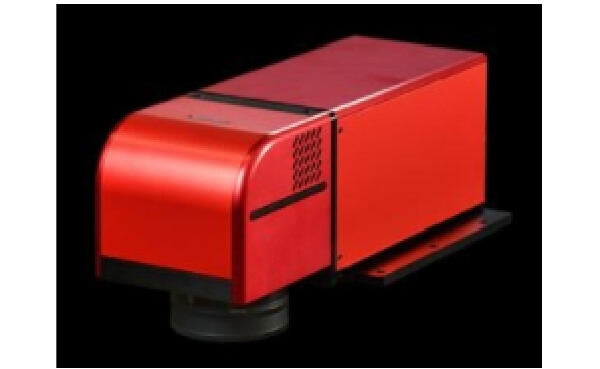

レーザ加工をより身近にする新型ユニット

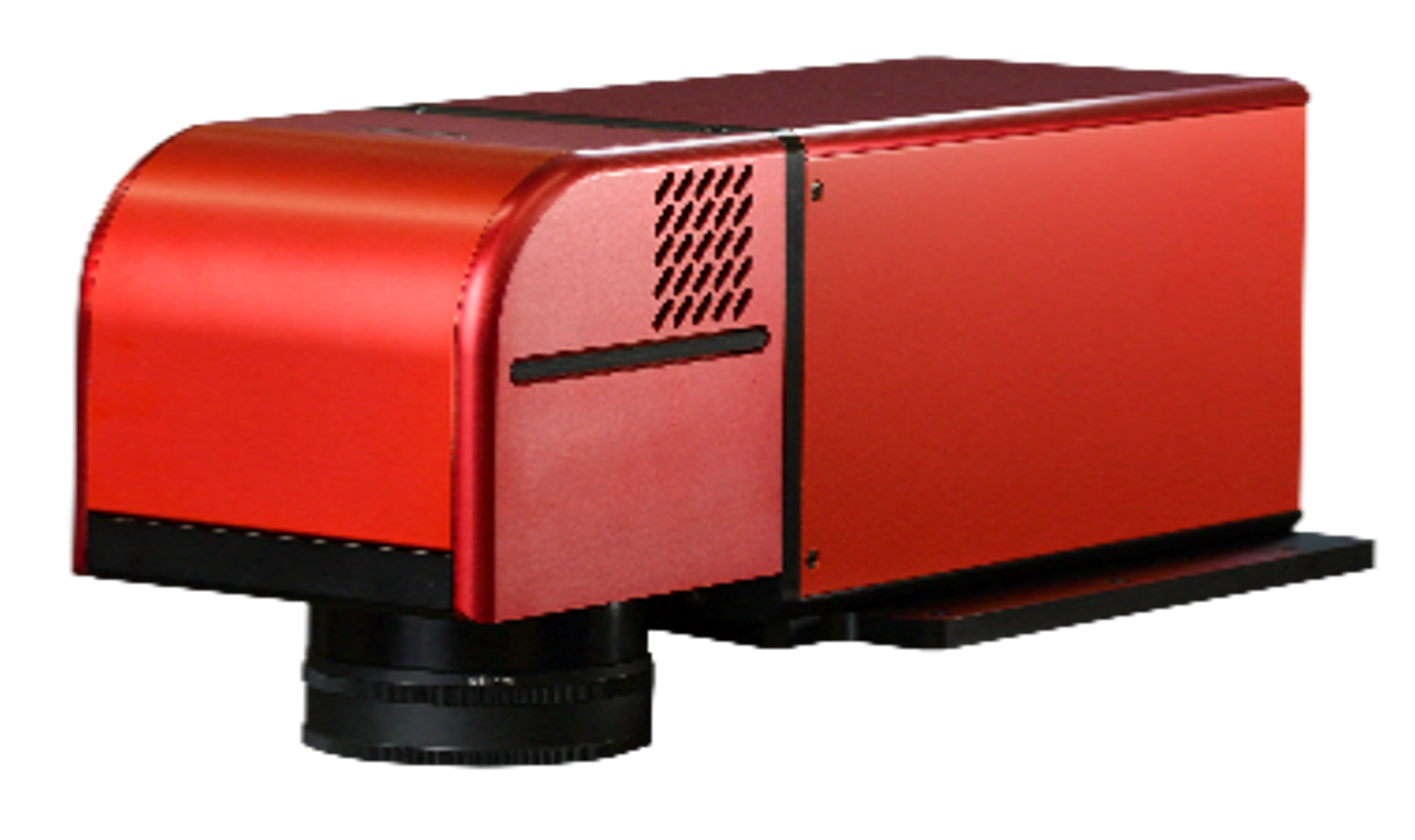

TLFD-100
レーザマーカのような扱いやすいスタイルで、多彩な加工ができるレーザ加工ユニットです。
100W以上の高出力ファイバーレーザと、デジタルガルバノスキャナの組み合わせにより、高精度で本格的な加工を実現します。
また、様々なアプリケーションに対応できるよう、数々の光学系のオプションも用意しております。
| 主な仕様 | 型式 | TLFD-100 |
|---|---|---|
| レーザ | レーザ種類 | ファイバーレーザ |
| 平均出力 | 100(w) | |
| 最大バルスエネルギー | 1.0(mJ) | |
| 波長 | 1064(nm) | |
| バルス幅 | 可変 20/30/60/120(nsec) | |
| 繰返し周波数範囲 | 50~1000(kHz)(パルス幅20or30nsec) | |
| ガルバノ スキャナ |
繰返し位置決精度 | ±1μm(走査エリア100×100nm) |
| レーザ光走査速度 | 最大3000mm/sec以上 | |
| 焦点距離/加工エリア | カスタム対応可能 | |
| 一般仕様 | ||
| 入力電圧 | 単相 AC100~240V 50/60Hz | |
| 消費電力(加工中) | 700VA | |
| 最大パルスエネルギー | 1.0(mJ) | |
| 耐環境 | 使用周囲温度 | 15～30℃ |
| 使用周囲湿度 | 70％RH以下 結露無き事 | |
| 装置本体重量 | 約18㎏(ヘッド部) | |
| 付帯設備 | コントロールボックス、組込PC | |
| 設置条件 | 粉塵、有毒ガス、水滴、油分、電磁波、振動が無い室内 | |
